超临界水氧化的脱氮装置

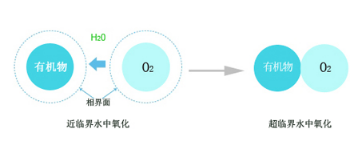

关于北京世纪森朗设计生产的超临界水氧化的脱氮装置,超临界水(Supercriticalwater,简称SCW)是指温度和压力均高于其临界值状态的水(Tc=647.15K,Pc=22.12MPa),其低粘度、低静电介质常数、可连续变化的密度、高扩散系数,使得有机物与SCW可以任意比互溶,从而使非均相反应变为均相反应,减小了相界面对传热传质的相间阻力。而无机物特别是盐类在SCW中的溶解度极低,很容易被分离出来。


超临界水氧化(Supercritical water oxidation,简称SCWO)技术被认为是一种很有前途的处理有毒以及生物难降解废水的工艺,被广泛应用于处理各种工业废水、农药废水、污泥、垃圾渗滤液等,这些废水具有高色度、难降解以及化学性质稳定的特点,并且它们含有大量有害的含氮有机污染物,由于超临界水氧化具有反应速率快、反应彻底(>99.99%)、无二次污染、反应自热等优势成为一种绿色环保技术。氨氮是含氮物质的难降解中间产物,在525℃以下不会被破坏,在无催化剂条件下,即使温度升高到了600℃,氨氮去除率仍然不高。目前在工业化超临界水氧化处理氨氨时,由于氨氮的稳定性与难降解性,由于材料承受高温能力限制,加上升高温度,容易造成反应器的腐蚀、盐沉积堵塞等问题,另一方面,由于水的性质在临界点附近变化很大,因此在超临界水氧化过程中也必须考虑热量传递问题,北京世纪森朗根据流程工艺及材料特点,设计的脱氮装置能够实现高浓度含氮有机废水的脱氮处理。

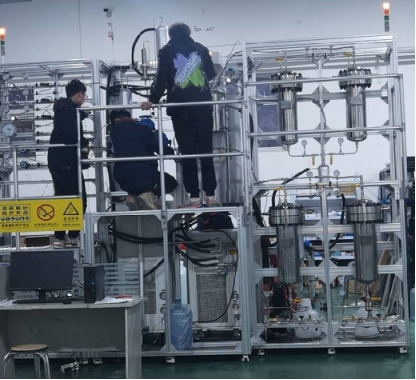

1、森朗超临界水氧化整套设备,

2、森朗超临界水氧化整套设备能够实现半流态污泥的超临界水氧化处理

3、温度压力调节:设备需带前、后背压阀,前后背压阀控制压力范围0~32MPa,整套设备要求在温度达到设定温度时,可通过调整前背压阀压力使其满足釜内压力要求,调整后背压阀使其按照釜内要求的压力排放,背压阀压力调整精度为±0.5 MPa

4、高温高压全自动反应釜:釜体尺寸**,有效容积需达到0.1L,316L,耐压50MPa,耐温600℃,使用温度500℃,温控精度达到±1℃。因水在超临界状态下,其腐蚀性增强,不亚于某些酸的特性,且普通不锈钢材料在高温下的耐腐蚀性能又大大降低,所以采用耐腐蚀材料制作,增强釜体的使用寿命,采用固定釜头,下落釜体翻转结构

5、液体(或双氧水)贮罐:容积2000ml

6、柱塞式计量泵:泵工作压力50MPa,流量模拟调节

7、预热炉:由φ6×10mm不锈钢管线制成,总长度为:10m,可耐压50MPa,耐温600℃

8、反应加热炉:可拆卸式加热炉,温度800℃,范围:室温~800℃,加热功率5kW,

9、取样器:高压力50MPa,容积10ml,端面截止阀控制,配合取样阀门使用,安全可靠

10、冷却器:螺旋结构,内由φ6×1高压管线绕成螺旋状,外由不锈钢管焊接而成,冷却水压不大于0.5MPa

11、分离器:耐压40MPa

12、压力表:量程25MPa,精度0.16,量程60MPa, 精度0.16。 电极压力表量程60MPa,设定压力后,超压自动保护,全自动反应釜控制系统采用模糊PID自整定温度控制仪表,带上位机软件,可以实现压力、温度、转速的实时记录;温度、转速的远程控制以及超温、超压报警。

13、自动气体加压泵。

14、气体储罐(气体钢瓶)。

15、气体取样同时满足去气相色谱、气体钢瓶、气体取样袋。配置电脑、显示器:21" 液晶显示器。
